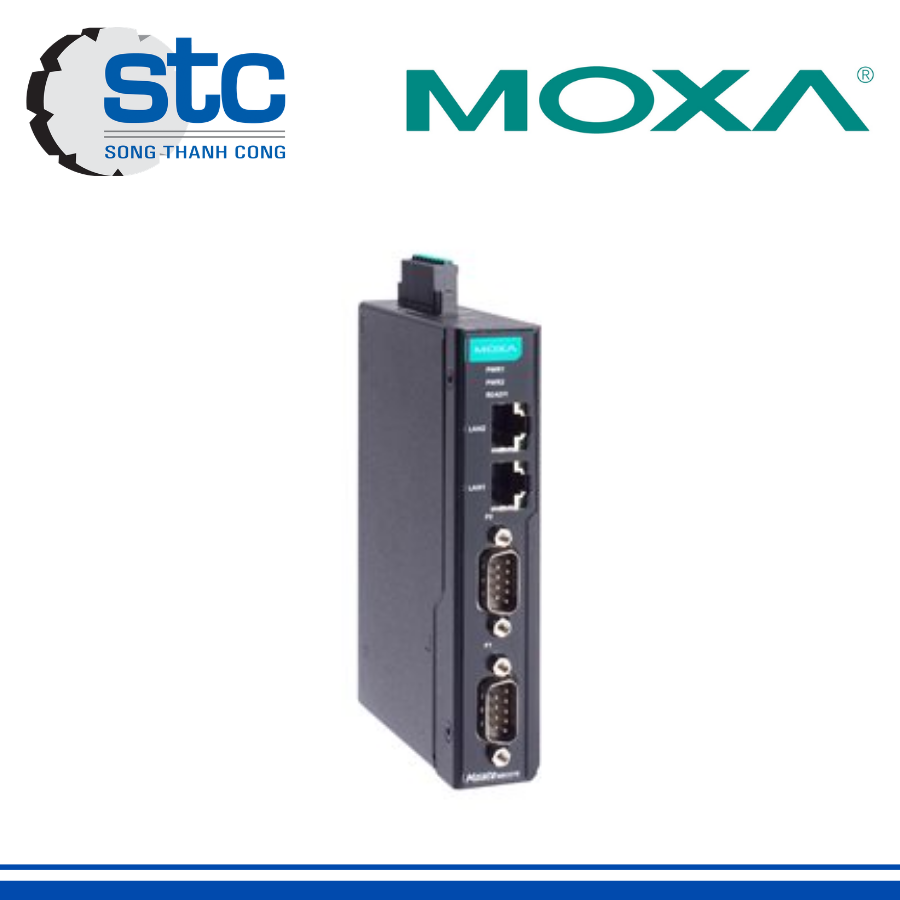

MGate MB3270-G2 MOXA VIETNAM

Xuất sứ: Taiwan

Nhà cung cấp: STC Vietnam

Hãng sản xuất: Moxa Inc

Ứng dụng sản phẩm: 5.1 Gateway công nghiệp - EtherNet/IP Gateways – Modbus TCP Gateways – PROFINET Gateways

Liên hệ tư vấn

Mr Huy

huy@songthanhcong.com

0327396477

MGate MB3270-G2 MOXA | STC VIETNAM

1. Giới thiệu MGate MB3270-G2 MOXA

MGate MB3270-G2 MOXA là bộ chuyển đổi giao thức công nghiệp giữa Modbus TCP và Modbus RTU/ASCII. Thiết bị giúp kết nối các thiết bị tự động hóa sử dụng giao tiếp Ethernet và cổng nối tiếp. Sản phẩm được trang bị hai cổng nối tiếp RS-232/422/485 và hai cổng Ethernet RJ45. Thiết bị hỗ trợ nhiều chế độ truyền thông, đáp ứng nhu cầu tích hợp hệ thống điều khiển công nghiệp. MGate MB3270-G2 phù hợp với nhà máy sản xuất, hệ thống SCADA và các ứng dụng giám sát thiết bị.

2. Đặc trưng

  • Chuyển đổi giao thức: Hỗ trợ kết nối Modbus TCP với Modbus RTU/ASCII.
  • Hai cổng nối tiếp: Hỗ trợ RS-232, RS-422 và RS-485 có thể lựa chọn bằng phần mềm.
  • Hai cổng Ethernet: Hỗ trợ 10/100BaseT(X), kết nối RJ45 và chức năng kết nối nối tiếp Ethernet.
  • Kết nối nhiều thiết bị: Hỗ trợ tối đa 32 kết nối Modbus TCP client và 32 kết nối server trong chế độ transparent.
  • Chế độ Agent: Chủ động truy vấn thiết bị Modbus và lưu đệm dữ liệu để cải thiện hiệu suất truyền thông.
  • Chẩn đoán thông minh: Hỗ trợ giám sát lưu lượng và kiểm tra truyền thông để xử lý sự cố.
  • Nguồn dự phòng: Hỗ trợ hai đầu vào nguồn DC dự phòng và một đầu ra relay cảnh báo.

3. Thông số kỹ thuật

  • Model: MGate MB3270-G2.
  • Giao thức Ethernet: Modbus TCP Client và Modbus TCP Server.
  • Giao thức nối tiếp: Modbus RTU/ASCII Client và Server.
  • Số cổng Ethernet: 2 cổng RJ45 10/100BaseT(X).
  • Số cổng nối tiếp: 2 cổng DB9.
  • Chuẩn nối tiếp: RS-232, RS-422, RS-485.
  • Tốc độ truyền nối tiếp: 50 bps đến 921,6 kbps.
  • Điện áp đầu vào: 12–48 VDC.
  • Vỏ thiết bị: Kim loại.
  • Cấp bảo vệ: IP30.
  • Kích thước: 25 × 89 × 132 mm, bao gồm tai gắn.
  • Nhiệt độ hoạt động: -10 đến 60°C đối với phiên bản tiêu chuẩn.
  • Lưu ý: Phiên bản MB3270-G2 khác với MB3270I-G2 có cách ly nối tiếp 2 kV.

4. Ứng dụng

  • Nhà máy sản xuất: Kết nối PLC, bộ điều khiển và thiết bị sử dụng giao thức Modbus.
  • Hệ thống SCADA: Thu thập dữ liệu từ thiết bị nối tiếp qua mạng Ethernet.
  • Tự động hóa công nghiệp: Tích hợp thiết bị RS-232/422/485 vào hệ thống giám sát trung tâm.
  • Quản lý năng lượng: Kết nối đồng hồ đo điện và thiết bị giám sát có hỗ trợ Modbus.
  • Hệ thống xử lý nước: Truyền dữ liệu từ thiết bị đo lường đến hệ thống điều khiển.
  • Nâng cấp hệ thống: Tích hợp thiết bị Modbus nối tiếp vào hạ tầng mạng công nghiệp hiện có.
