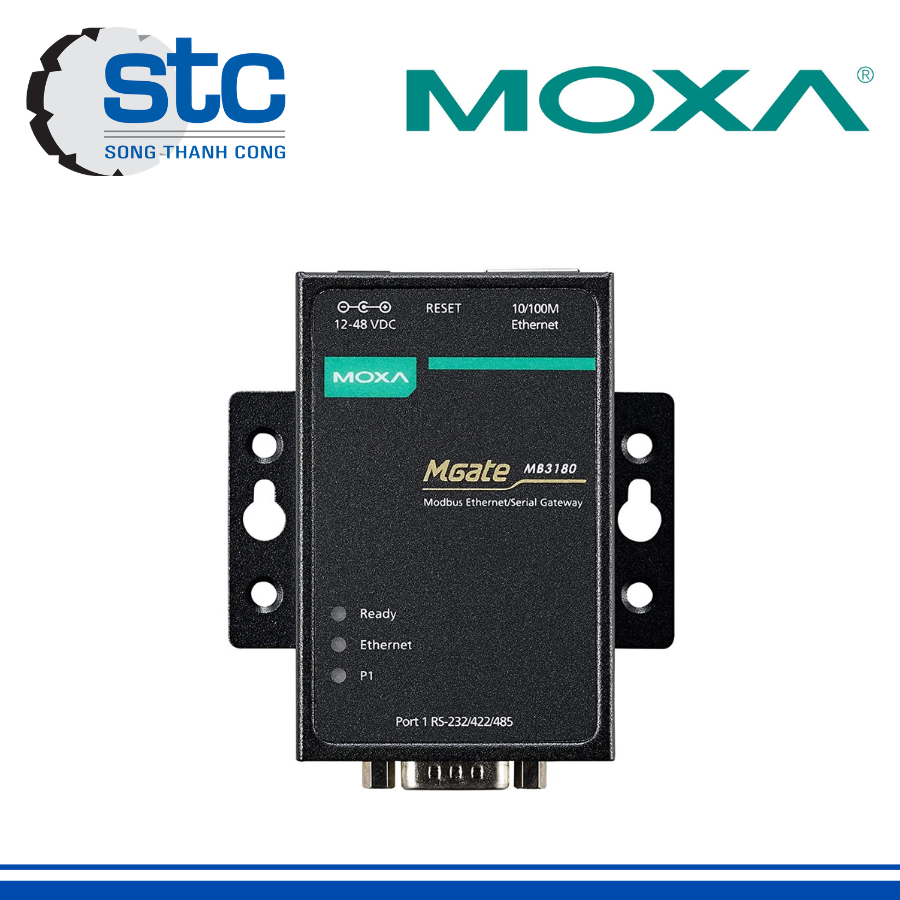

1. Giới thiệu MGate MB3180 MOXA

MGate MB3180 MOXA là bộ chuyển đổi giao thức Modbus TCP sang Modbus RTU/ASCII dành cho hệ thống tự động hóa công nghiệp. Thiết bị giúp kết nối các thiết bị nối tiếp với mạng Ethernet một cách thuận tiện. Sản phẩm hỗ trợ giao tiếp RS-232, RS-422 và RS-485 trên cùng một cổng serial. Nhờ đó, doanh nghiệp có thể tích hợp thiết bị hiện trường vào hệ thống SCADA hoặc PLC hiện có. MGate MB3180 còn hỗ trợ nhiều kết nối TCP đồng thời, giúp nâng cao hiệu quả truyền thông công nghiệp.

2. Đặc trưng

• Chuyển đổi giao thức: Hỗ trợ chuyển đổi giữa Modbus TCP và Modbus RTU/ASCII.
• Giao tiếp linh hoạt: Tích hợp một cổng serial RS-232/422/485 có thể lựa chọn bằng phần mềm.
• Kết nối Ethernet: Trang bị một cổng Ethernet 10/100BaseT(X) với đầu nối RJ45.
• Hỗ trợ nhiều kết nối: Cho phép tối đa 16 TCP master kết nối đồng thời.
• Kết nối thiết bị nối tiếp: Hỗ trợ tối đa 31 thiết bị serial slave theo cấu hình Modbus phù hợp.
• Cấu hình thuận tiện: Hỗ trợ Web Console, MGate Manager, Device Search Utility và Telnet Console.
• Thiết kế công nghiệp: Vỏ kim loại chắc chắn, phù hợp lắp đặt trong tủ điều khiển.
• Cách ly Ethernet: Tích hợp bảo vệ cách ly từ tính 1,5 kV.

3. Thông số kỹ thuật

• Thương hiệu: MOXA.
• Model: MGate MB3180.
• Giao thức Ethernet: Modbus TCP Client (Master), Modbus TCP Server (Slave).
• Giao thức serial: Modbus RTU/ASCII Master và Slave.
• Cổng Ethernet: 1 cổng RJ45 10/100BaseT(X).
• Cổng serial: 1 cổng DB9 đực.
• Chuẩn serial: RS-232, RS-422, RS-485.
• Tốc độ truyền serial: 50 bps đến 921,6 kbps.
• Nguồn cấp: 12–48 VDC.
• Dòng điện đầu vào: 200 mA tại 12 VDC.
• Vật liệu vỏ: Kim loại.
• Cấp bảo vệ: IP30.
• Nhiệt độ hoạt động: 0–55°C.
• Kích thước có tai gắn: 22 × 75 × 80 mm.
• Trọng lượng: Khoảng 340 g.
• Bảo hành: 5 năm theo thông tin nhà sản xuất.

4. Ứng dụng

• Hệ thống SCADA: Kết nối thiết bị Modbus RTU/ASCII với hệ thống giám sát qua Ethernet.
• Nhà máy sản xuất: Tích hợp cảm biến, đồng hồ đo và thiết bị điều khiển nối tiếp.
• Hệ thống PLC: Kết nối PLC với các thiết bị sử dụng giao thức Modbus khác nhau.
• Tự động hóa tòa nhà: Kết nối bộ điều khiển, thiết bị đo và hệ thống quản lý kỹ thuật.
• Giám sát năng lượng: Thu thập dữ liệu từ đồng hồ điện và thiết bị đo công nghiệp.
• Hệ thống xử lý nước: Kết nối thiết bị đo lưu lượng, áp suất và các bộ điều khiển.
• Nâng cấp hệ thống cũ: Tích hợp thiết bị serial hiện hữu vào mạng Ethernet mà không cần thay toàn bộ thiết bị.
