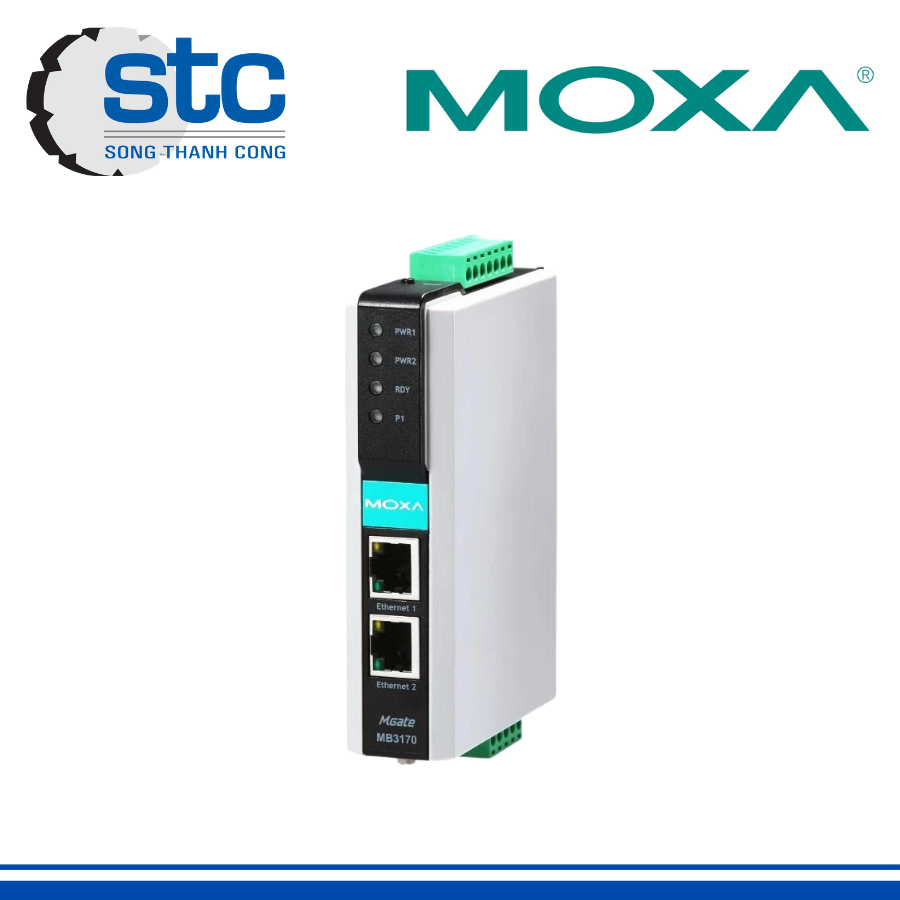

1. Giới thiệu MGate MB3170I

MGate MB3170I MOXA là bộ chuyển đổi giao thức Modbus TCP sang Modbus RTU/ASCII dành cho hệ thống tự động hóa công nghiệp. Thiết bị giúp kết nối các thiết bị nối tiếp RS-232, RS-422 và RS-485 với mạng Ethernet. Sản phẩm hỗ trợ truyền thông giữa thiết bị Modbus nối tiếp và hệ thống điều khiển qua mạng.

MGate MB3170I tích hợp cách ly tín hiệu nối tiếp 2 kV, giúp tăng độ tin cậy khi vận hành. Thiết bị hỗ trợ hai cổng Ethernet RJ45, trong đó có chức năng kết nối nối tầng. Đây là giải pháp phù hợp cho nhà máy, hệ thống SCADA và các ứng dụng giám sát công nghiệp.

2. Đặc trưng

• Chuyển đổi giao thức: Hỗ trợ Modbus TCP, Modbus RTU và Modbus ASCII.
• Giao tiếp nối tiếp: Tương thích RS-232, RS-422 và RS-485.
• Cách ly tín hiệu: Tích hợp cách ly nối tiếp 2 kV.
• Cổng Ethernet: Trang bị hai cổng RJ45 10/100 Mbps.
• Kết nối đa thiết bị: Hỗ trợ tối đa 32 kết nối Modbus TCP client.
• Quản lý linh hoạt: Hỗ trợ cấu hình qua MGate Manager và giao diện web.
• Điều khiển truyền thông: Hỗ trợ định tuyến theo địa chỉ IP, cổng TCP hoặc ID thiết bị.
• Lắp đặt công nghiệp: Thiết kế phù hợp lắp đặt trên thanh DIN.
• Giám sát truyền thông: Hỗ trợ công cụ theo dõi lưu lượng Modbus để xử lý sự cố.

3. Thông số kỹ thuật

• Thương hiệu: MOXA.
• Model: MGate MB3170I.
• Giao diện Ethernet: 2 cổng RJ45 10/100BaseT(X).
• Giao diện nối tiếp: RS-232/422/485.
• Số cổng nối tiếp: 1 cổng.
• Tốc độ truyền nối tiếp: 50 bps đến 921,6 kbps.
• Cách ly tín hiệu nối tiếp: 2 kV.
• Điện áp đầu vào: 12–48 VDC.
• Ngõ ra relay: 1 A tại 30 VDC với tải điện trở.
• Cấp bảo vệ vỏ: IP30.
• Nhiệt độ hoạt động: 0–60°C đối với phiên bản tiêu chuẩn.
• Kích thước: 29 × 89,2 × 124,5 mm, bao gồm tai lắp.
• Trọng lượng: Khoảng 360 g.

4. Ứng dụng

• Nhà máy sản xuất: Kết nối PLC, bộ điều khiển và thiết bị Modbus.
• Hệ thống SCADA: Thu thập dữ liệu từ thiết bị nối tiếp qua mạng Ethernet.
• Tự động hóa công nghiệp: Tích hợp thiết bị RS-232/422/485 vào hệ thống điều khiển.
• Giám sát năng lượng: Kết nối đồng hồ đo và thiết bị giám sát hỗ trợ Modbus.
• Hệ thống xử lý nước: Truyền dữ liệu từ cảm biến và bộ điều khiển công nghiệp.
• Tòa nhà thông minh: Kết nối thiết bị đo lường với hệ thống quản lý tập trung.
