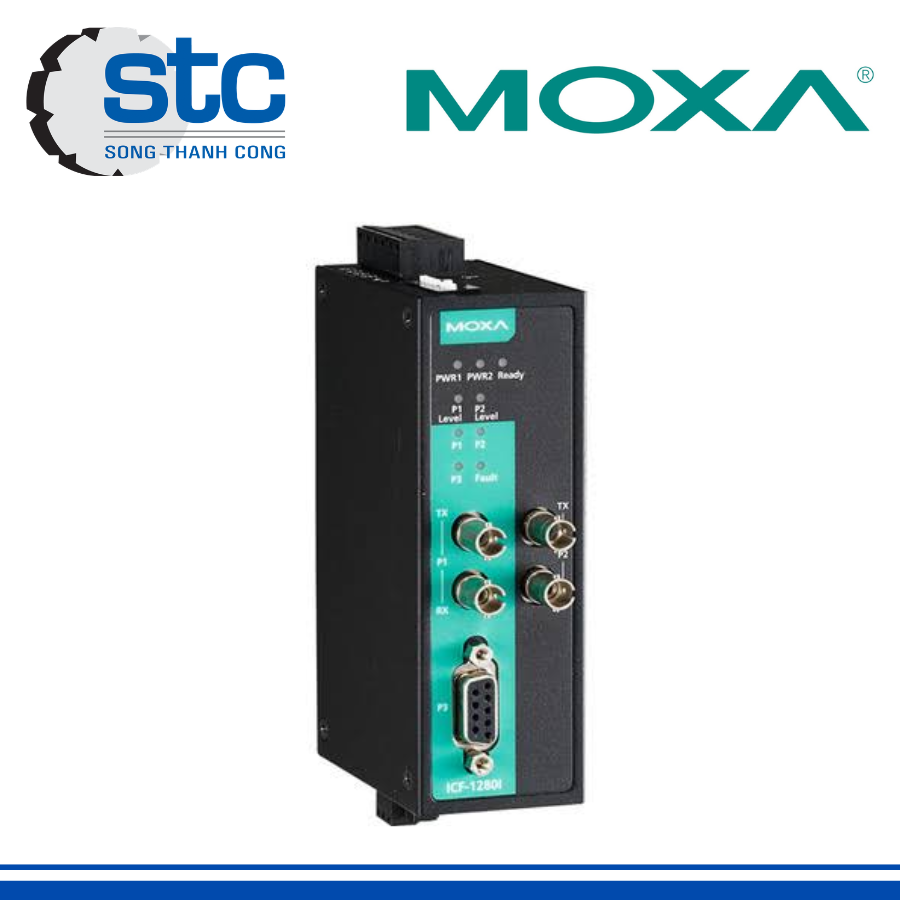

ICF-1280I-S-ST MOXA | STC VIETNAM

1. Giới thiệu ICF-1280I-S-ST MOXA

• ICF-1280I-S-ST MOXA là bộ chuyển đổi PROFIBUS sang cáp quang công nghiệp hiệu suất cao.
• Thiết bị sử dụng cáp quang single-mode với hai đầu nối ST.
• Sản phẩm giúp mở rộng khoảng cách truyền thông PROFIBUS lên đến 45 km.
• ICF-1280I-S-ST phù hợp cho các hệ thống tự động hóa công nghiệp quy mô lớn.
• Thiết bị hỗ trợ phát hiện tốc độ baud tự động và truyền dữ liệu đến 12 Mbps.
• Khả năng cách ly điện 2 kV giúp tăng độ an toàn cho hệ thống.
• Thiết bị còn hỗ trợ dự phòng nguồn nhằm duy trì hoạt động liên tục.
• ICF-1280I-S-ST MOXA đáp ứng tốt các yêu cầu truyền thông ổn định trong môi trường công nghiệp.

2. Đặc trưng

• Chuyển đổi tín hiệu PROFIBUS DP sang cáp quang single-mode hiệu quả.
• Hỗ trợ hai cổng quang ST cho kết nối cáp quang công nghiệp.
• Mở rộng khoảng cách truyền thông PROFIBUS lên đến 45 km.
• Hỗ trợ tốc độ truyền từ 9,6 Kbps đến 12 Mbps.
• Tự động phát hiện tốc độ baud của mạng PROFIBUS.
• Hỗ trợ vòng quang dự phòng với thời gian phục hồi bằng không.
• Tích hợp PROFIBUS fail-safe nhằm bảo vệ dữ liệu truyền thông.
• Hỗ trợ chẩn đoán cường độ tín hiệu quang.
• Cung cấp cảnh báo thông qua đầu ra relay.
• Tích hợp cách ly điện 2 kV.
• Hỗ trợ hai nguồn điện DC dự phòng.
• Thiết kế kim loại chắc chắn, phù hợp môi trường công nghiệp.

3. Thông số kỹ thuật

• Giao thức công nghiệp: PROFIBUS DP.
• Số cổng PROFIBUS: 1 cổng.
• Đầu nối PROFIBUS: DB9 female.
• Tốc độ baud: 9,6 Kbps đến 12 Mbps.
• Cách ly PROFIBUS: 2 kV tích hợp.
• Loại cáp quang: Single-mode.
• Số cổng quang: 2 cổng ST.
• Bước sóng quang: 1310 nm.
• Khoảng cách truyền tối đa: 45 km.
• Độ nhạy thu quang: -29 dBm.
• Link budget: 21 dB.
• Điện áp đầu vào: 12 đến 48 VDC.
• Số nguồn điện đầu vào: 2 nguồn.
• Công suất tiêu thụ: Tối đa 370 mA.
• Vỏ thiết bị: Kim loại.
• Cấp bảo vệ: IP30.
• Kích thước: 39 x 115 x 70 mm.
• Khối lượng: 225 g.
• Phương thức lắp đặt: DIN-rail.
• Nhiệt độ hoạt động: 0 đến 60°C.
• Độ ẩm hoạt động: 5 đến 95%, không ngưng tụ.

4. Ứng dụng

• Hệ thống tự động hóa nhà máy sử dụng PROFIBUS DP.
• Mở rộng mạng PROFIBUS giữa các khu vực cách xa nhau.
• Hệ thống sản xuất quy mô lớn.
• Nhà máy điện và trạm phân phối điện.
• Hệ thống xử lý nước và nước thải.
• Dây chuyền sản xuất thép và luyện kim.
• Hệ thống dầu khí và hóa chất.
• Hệ thống giao thông thông minh.
• Các ứng dụng cần truyền thông quang khoảng cách xa.
• Mạng công nghiệp yêu cầu độ tin cậy và khả năng chống nhiễu cao.
