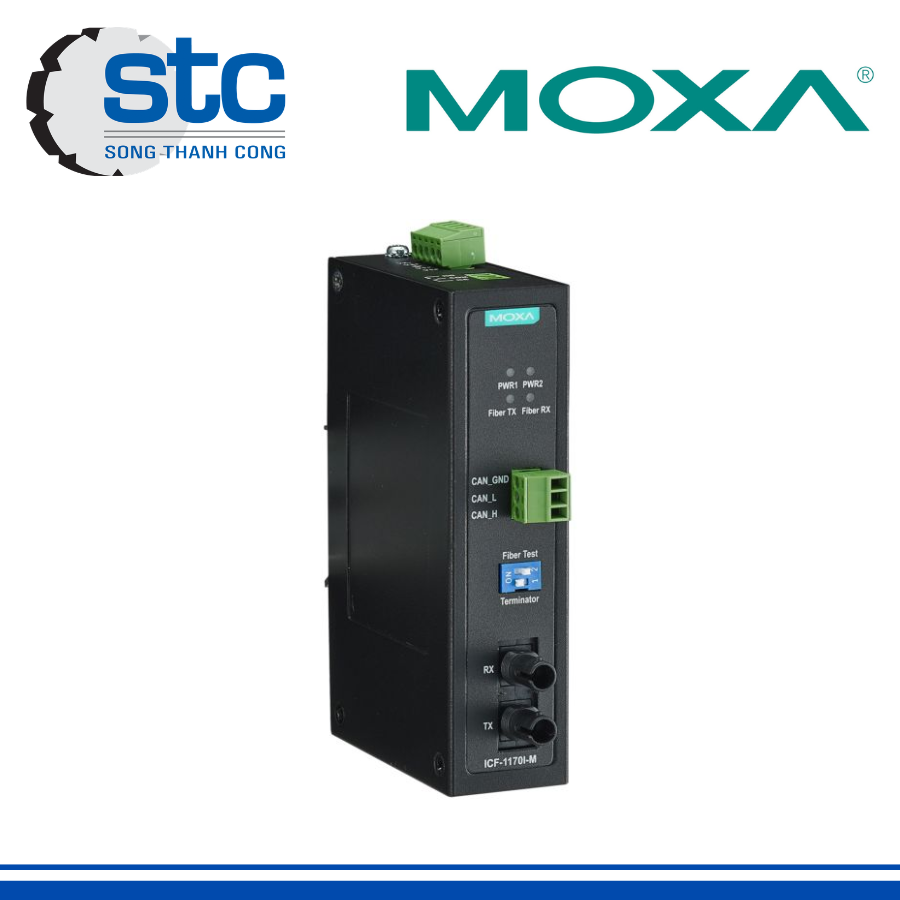

ICF-1170I-M-ST-T MOXA VIETNAM

Xuất sứ: Taiwan

Nhà cung cấp: STC Vietnam

Hãng sản xuất: Moxa Inc

Ứng dụng sản phẩm: 2.1 Bộ Chuyển đổi quang điện - Ethernet Media Converter

Liên hệ tư vấn

Mr Huy

huy@songthanhcong.com

0327396477

ICF-1170I-M-ST-T MOXA | STC VIETNAM

1. Giới thiệu ICF-1170I-M-ST-T MOXA

ICF-1170I-M-ST-T MOXA là bộ chuyển đổi CANbus sang cáp quang công nghiệp. Thiết bị hỗ trợ kết nối CANbus với mạng cáp quang đa mode. Sản phẩm sử dụng đầu nối quang ST và truyền dữ liệu ổn định. Khoảng cách truyền quang điển hình đạt 5 km. Thiết bị tích hợp cách ly CAN 2 kV để tăng độ an toàn. Phiên bản -T hoạt động trong dải nhiệt độ từ -40 đến 85°C. Đây là lựa chọn phù hợp cho môi trường công nghiệp khắc nghiệt.

2. Đặc trưng

  • Chuyển đổi tín hiệu CANbus sang cáp quang đa mode.
  • Trang bị hai cổng quang 100BaseFX với đầu nối ST.
  • Hỗ trợ cáp quang 50/125, 62.5/125 và 100/140 μm.
  • Khoảng cách truyền quang điển hình lên đến 5 km.
  • Bước sóng quang tiêu chuẩn 850 nm.
  • Tích hợp cách ly CAN 2 kV.
  • Hỗ trợ điện trở kết cuối 120 ohm bằng DIP switch.
  • Hai đầu vào nguồn DC giúp tăng khả năng dự phòng.
  • Hỗ trợ bảo vệ quá dòng.
  • Thiết kế vỏ kim loại chắc chắn.
  • Hỗ trợ lắp đặt trên thanh DIN.
  • Hoạt động từ -40 đến 85°C, phù hợp môi trường công nghiệp.

3. Thông số kỹ thuật

  • Giao tiếp CAN: 1 cổng.
  • Tín hiệu CAN: CAN_L, CAN_H và CAN Signal GND.
  • Cách ly CAN: 2 kV tích hợp.
  • Cổng quang: 2 cổng ST, multimode.
  • Loại quang: 100BaseFX.
  • Bước sóng: 850 nm.
  • Khoảng cách truyền: điển hình 5 km.
  • Nguồn cấp: 12 đến 48 VDC.
  • Số đầu vào nguồn: 2.
  • Dòng tiêu thụ: 221 mA tại 12 đến 48 VDC.
  • Bảo vệ quá dòng: Có.
  • Vỏ: Kim loại.
  • Chuẩn bảo vệ: IP30.
  • Kích thước: 30,3 × 70 × 115 mm.
  • Khối lượng: 178 g.
  • Lắp đặt: Thanh DIN.
  • Nhiệt độ hoạt động: -40 đến 85°C.
  • Độ ẩm hoạt động: 5 đến 95%, không ngưng tụ.
  • MTBF: 792.085 giờ.
  • Bảo hành: 5 năm.

4. Ứng dụng

  • Kết nối thiết bị CANbus trong hệ thống tự động hóa công nghiệp.
  • Truyền tín hiệu CAN qua khoảng cách xa bằng cáp quang.
  • Ứng dụng trong hệ thống điều khiển máy móc và thiết bị.
  • Kết nối mạng CAN giữa các khu vực có nhiễu điện từ cao.
  • Ứng dụng trong nhà máy sản xuất và hệ thống điều khiển phân tán.
  • Kết nối thiết bị CAN trong môi trường nhiệt độ khắc nghiệt.
  • Tăng khả năng chống nhiễu và cách ly giữa các thiết bị CAN.
  • Phù hợp hệ thống cần truyền thông CAN ổn định qua mạng quang.
